部品加工、治具・設備製作

自社用治具・設備部品を始めとする各種加工（ステンレス・アルミ・チタン・樹脂材料ほか）のスキル・経験を活用し、お客様の図面による部品加工の依頼もお受けいたします。

ＮＣ旋盤／フライス盤による精密切削・ワイヤーカット・研削といった高度な機械加工から、プレス曲げ・アーク溶接・Ｔｉｇ溶接など多様な工作機械による対応が可能です。

小ロットもお受けできますので、納期／価格／その他ご要望などありましたらお問い合わせください。

加工製造品目

巻き線用治具
組み立てライン用治具
銅線カット治具
寸法検査用ゲージ
導通検査用治具
半田用治具
設備部品

取扱い材料

ステンレス
アルミニウム
チタン
樹脂材料各種

加工対応

当社が保有する多種類の加工設備による多様な加工能力により、当社内で各種工程が完結し、時間および費用を抑えた加工製作を可能としています。

設備の主要部品となる板材の加工から小型部品の微細な加工まで内容は様々です。

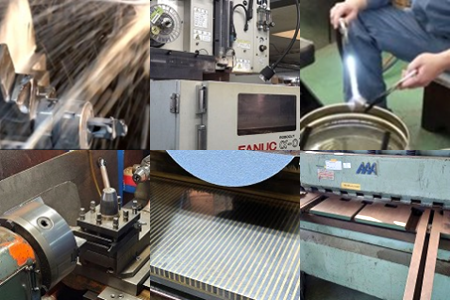

保有する加工設備

板材、棒材などの切り出しや削り出しをおこいます。
穴やネジ穴なども同様に指定箇所へ加工します。金属のみでなくアクリルなどの樹脂材料にも対応しています。

切削・穴開け・ネジ立て

マシニングセンター
高速マシニングセンター
フライス盤
ドリルメイト

切断加工

ワイヤー放電カット機
ブロック放電加工機

溶接

アーク溶接機
Tig溶接機
アルゴン溶接機

回転切削

CNC旋盤
汎用旋盤

研磨

円筒研磨機
平面研削機
精密平面研削盤

プレス加工

油圧プレスブレーキ
シャーリング

その他の加工：　焼入れ表面処理、板金、メッキなど

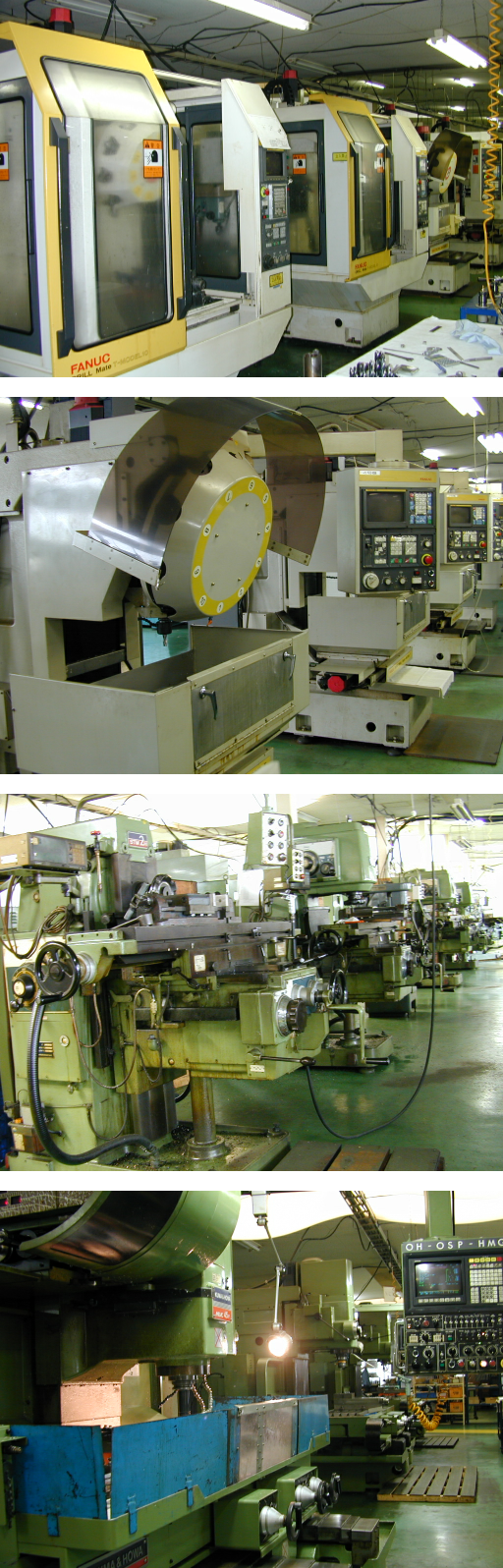

機械設備名	型式・名称	台数
マシニングセンター55V	大隈豊和（立）1050×580	2
マシニングセンター45V	大隈豊和（立）950×450	2
高速マシニングセンター44V	大隈豊和（立）560×410	2
4VNC	大隈豊和（立）800×370	1
CNCドリルメイト	ファナック T-MODEL10	5
CNC旋盤	ヤマザキ QT18N（D200×400L）	1
CNC旋盤	ヤマザキ QT15N（D150×400L）	1
ワイヤー放電カット機	ファナック α-OiC ／ α-OiA	2
ブロック放電加工機	三菱 DIAX M25	1
立中グリフライス盤	ヤマザキ技研 YZ-8C	2
汎用旋盤	滝沢 6尺	3
汎用旋盤	滝沢 4尺	2
高速精密旋盤	長谷川機械製作所	1
汎用縦型フライス機	大隈 2V	2
汎用横型フライス機	大鳥（1）大隈（1）	2
円筒研磨機	水口 Φ10～Φ300 400L	1
平面研削盤	三井ハイテック 250×500	1
精密平面研削盤	三井ハイテック 150×300	1
直立ボール盤	紀和	3
アーク溶接	日立	1
アルゴン溶接機	日立	1
Tig溶接機	日立	1
油圧プレスブレーキ	相沢 M35	1
シャーリング	相沢 0.3～6t 1300巾	1
蜂の巣定盤	ナベヤ 1500×3000	2

治具・設備製作

生産設備製作事例　- 社内ライン構築 -

自社内での生産作業を効率化するための自動設備を製作し運用しています。
当社の主要事業である巻線、及びそれに関連する工程の自動化を設備によりおこいます。

巻線機

ボビンコイルの自動巻線機
裏表2面で最大32本巻き
ベルトコンベアで次工程へ自動搬送

自動半田機

巻線したコイルの端子部分を半田付けする自動機
半田炉に端子部を浸しておこないます
製品への半田ボール付着防止機構なども付属

検査機（画像／抵抗値）

生産ライン内にて、カメラや抵抗測定機で製品検査するための機構
NG品の排出機構と連動

手作業補助器具

自動工程のみで完結出来ない手作業の精度と効率を上げるための器具製作
社外での作業にも対応可能

生産設備製作事例　- お得意先様向け -

お得意先様の事業所において、生産または検証で使用する設備を製作します。
設備図面、稼働工程の構想図の内容に沿って、設計、部品加工、電気設計、組立、及び納品までをおこないます。
設計が完了していない状態や設備稼働の課題点がある場合は、打合せでのご相談にも応じます。

納品実績

自動半田機
端子カット機
端子挿入機
端子曲げ機
ネジ締め機
ローラーカット機
フレーム溶接機
樹脂充填機
自動縫製機周辺機器部品
レーザー検査機部品
製造装置部品
特殊巻線用治具
組立治具
検査治具
消防車用ポンプ組立
消防車用部品加工

画像検査機

画像検査用カメラを組み込んでカメラ前に製品を自動供給する機構を設計

縫製ライン用自動機

工業用ミシンの周辺機構に関連する自動機の製作
プログラム設計と部品加工を担当

※ NDA締結範囲内でのご紹介となるため画像はイメージです。
